Новый JK BMS inv Monitor для порта RS485-2. Работает со всеми инверторными Jikong BMS и их сборками. Универсальное решение для инверторных V14, V15, V19 в любых комбинациях (Компонент-переходник JK4.0).

Проверено с pb2a16s20p, PB2A16S15P, PB1A16S15P, PB1A16S10P, JK‑V19‑PB2A16S15P, V19‑PB2A16S20P и другими инверторными.

• Управление внешним реле с WEB странички и по MQTT.
• Управление тремя переключателями Заряд / Разряд / Балансировка с WEB странички и по MQTT.
• Режим MQTT Discovery — автоматическое подключение к Home Assistant.

Осуществляет мониторинг и управление одновременно до 16-и BMS в нескольких режимах*:

1. Режим Client — подключается к одной BMS по ее ID на порту. Позволяет управлять и мониторить.

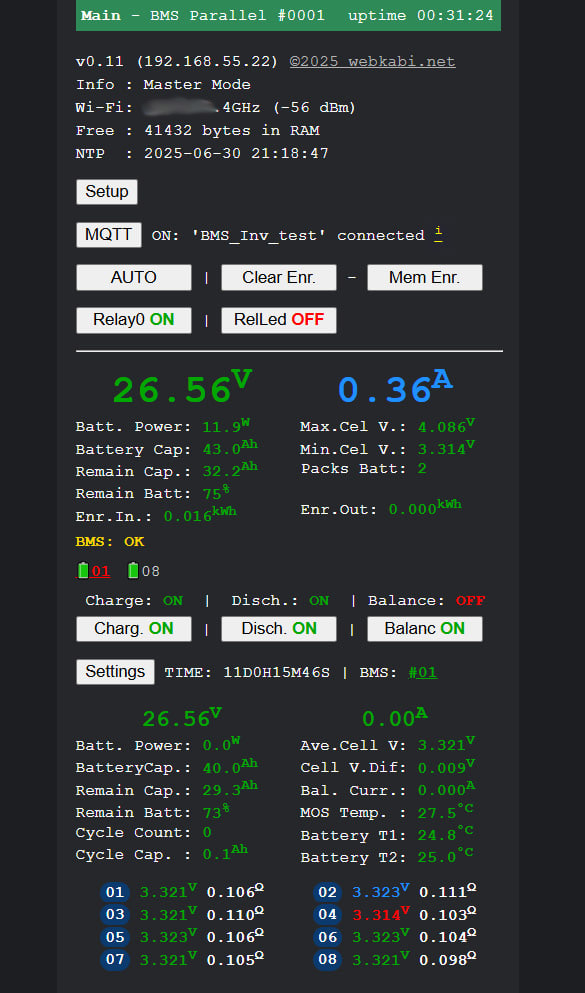

2. Режим Master — выполняет роль Master BMS для сборки. Опрашивает все БМС на порту. Позволяет управлять (менять настройки) и мониторить каждую BMS. Консолидирует данные (ток, ёмкость, мощность, SOC) и отправляет их на WEB страницу или в Home Assistant.
3. Режим Slave – слушает данные на порту при наличии Master BMS (с адресом 0000). Позволяет мониторинг всей сборки и каждой отдельной BMS. Также отображает настройки каждой BMS.

* — для работы на 1 и 2 режимах на порту не должно быть Master BMS с адресом 0000, чтобы она не мешала работе.

На порту RS485-2 отсутствует питание, так что монитор можно запитать как от самой батареи (после BMS), так и от блока зарядки телефона через разъём micro USB. От батареи можно питать как напрямую (поддержка напряжения от 7В до 90В), так и от кнопки включения BMS.

Подключается к BMS посредством патч-корда с разъемом RJ45. К роутеру подключается по WiFi.

Настройки

Настройка для работы с роутером и Home Assistant токая точно, как в JKBMS WiFi мониторе для порта GPS, который предназначен для неинверторных обычных JK BMS.

Комплект на OLX — модуль RS485 с прошивкой микроконтролера последней версии.
